噴淋塔

發布時間：2024.01.23發布者：admin

產品規格 Product specification

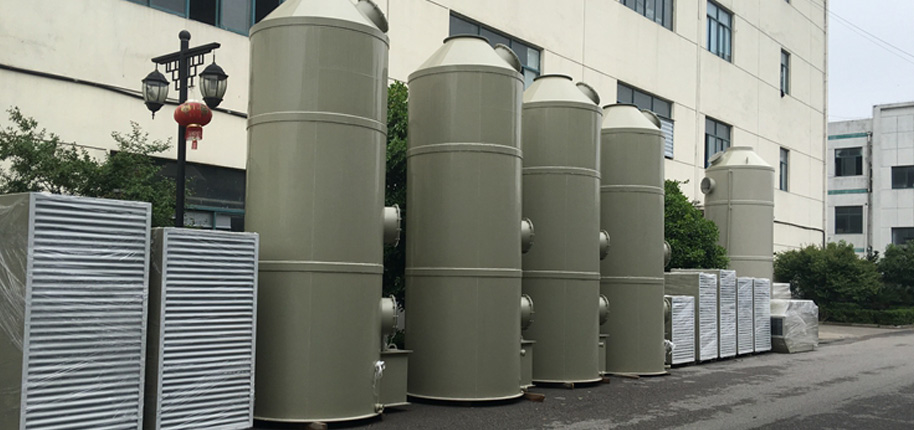

酸霧噴淋塔又稱酸霧凈化塔、酸性氣體洗滌塔、酸霧吸收塔、廢氣凈化塔，能夠去除空氣中有害氣體。

原理利用抽風機的吸力將廢氣源源不斷的廢氣向噴淋塔輸送，使廢氣輸送到系統的噴淋塔內，氣體在噴淋塔塔內經過中和液的噴淋洗滌過程，對廢氣中所含有的含有（如氟化氫、二氧化硫、氯化氫、氯氣、硫化氫、氮氧化物、各種酸霧等）一類的廢氣充分與中和液水霧接觸混合并且充分中和。形成較好的氣液兩相交和。
經過噴淋后的水霧再在洗滌塔內的填料層（空心球）內形成一個多孔接觸面較大的處理層，進一步的使氣體處理。水霧經過填料層后全部回到洗滌塔底部的水箱內循環利用。廢氣由下而上穿過填料層循環吸收濟由塔頂通過液體分布器,均勻地噴到填料層中,沿著填料層表面向下流動,進入循環水箱.由于上升氣體和下降吸收濟在填料中不斷接觸,上升氣流中流質的濃度愈來愈低,到塔頂達到排放要求

產品特點 Product characteristics

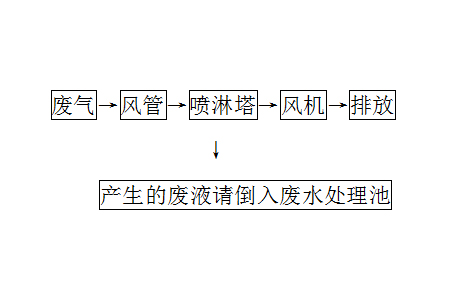

車間無機廢氣通過吸氣罩收集，在排風機作用下，經過管道輸送進入噴淋塔裝置，無機污染物被噴淋塔噴淋凈化吸收，凈化后的氣體經風機增壓后達標排放。噴淋塔處理后的廢液，請倒入廢水處理池。

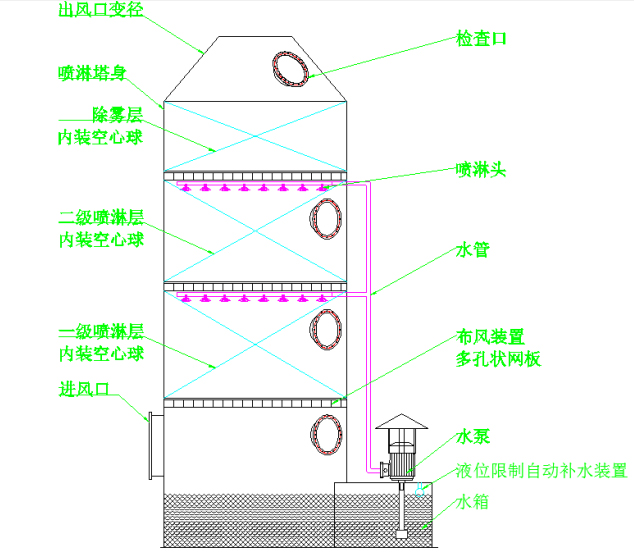

布風裝置:填料主要作為布風裝置，布置于吸收塔噴淋區下部，煙氣通過托盤后，被均勻分布到整個吸收塔截面。這種布風裝置對于提高吸收效率是必要的，除了使主噴淋區煙氣分布均勻外，吸收塔托盤還使得煙氣與吸收液或洗滌液在托盤上的液膜區域得到充分接觸。托盤結構為帶分隔圍堰的多孔板，托盤被分割成便于從吸收塔人孔進出的板片，水平擱置在托盤支撐的結構上。
噴淋裝置:吸收塔內部噴淋系統是由分配母管和噴嘴組成的網狀系統。每臺吸收塔再循環泵均對應一個噴淋層，噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使漿液在吸收塔內均勻分布，流經每個噴淋層的流量相等。
除霧裝置:用于分離煙氣攜帶的液滴。吸收塔除霧器布置于吸收塔頂部最后一個噴淋組件的上部。煙氣穿過循環漿液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在在擋板結垢的危險，需定期進行清洗，除去所含漿液霧滴。
噴淋液循環泵:吸收塔再循環泵安裝在吸收塔旁，用于吸收塔內噴淋液的再循環。采用單流和單級臥式離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、地腳螺栓、機械密封和所有的管道、閥門和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。泵頭采用耐腐蝕材料。
漿液再循環系統采用單元制，噴淋層配一臺洗滌液循環泵。循環系統使用一段時間后，循環液廢水最終排入廢水處理池。
